Vu-mètre à LED pour Revox A77

Présentation du vu-mètre LED

• 1 LED bleue pour l’alimentation (Power ON)

• 7 LED vertes pour les niveaux de –21 à –3 dB

• 1 LED orange pour le niveau 0 dB

• 2 LED rouges pour les niveaux de +3 à +6 dB

• 1 LED rouge pour l’indication Record

Le kit est vendu avec les vu-mètres du canal 1 et du canal 2, ainsi qu’un contrôleur spécifique, qui devra être remplacé.
Il sera nécessaire de récupérer les deux commutateurs Record d’origine et de les ressouder sur la nouvelle carte.

La carte reste toutefois compatible avec les vu-mètres d’origine à cadran mobile.

Il est conseillé d’être à l’aise avec la soudure, car le remplacement de la carte n’est pas très pratique : les fils sont courts.
Si vous ne disposez pas du matériel adéquat, nous pouvons effectuer ce remplacement pour vous, ou vous pouvez faire appel à un technicien qualifié.

👉 Votre Revox A77 retrouve ainsi son état fonctionnel tout en bénéficiant d’une touche moderne, sans perdre son aspect vintage.

Configurations disponibles

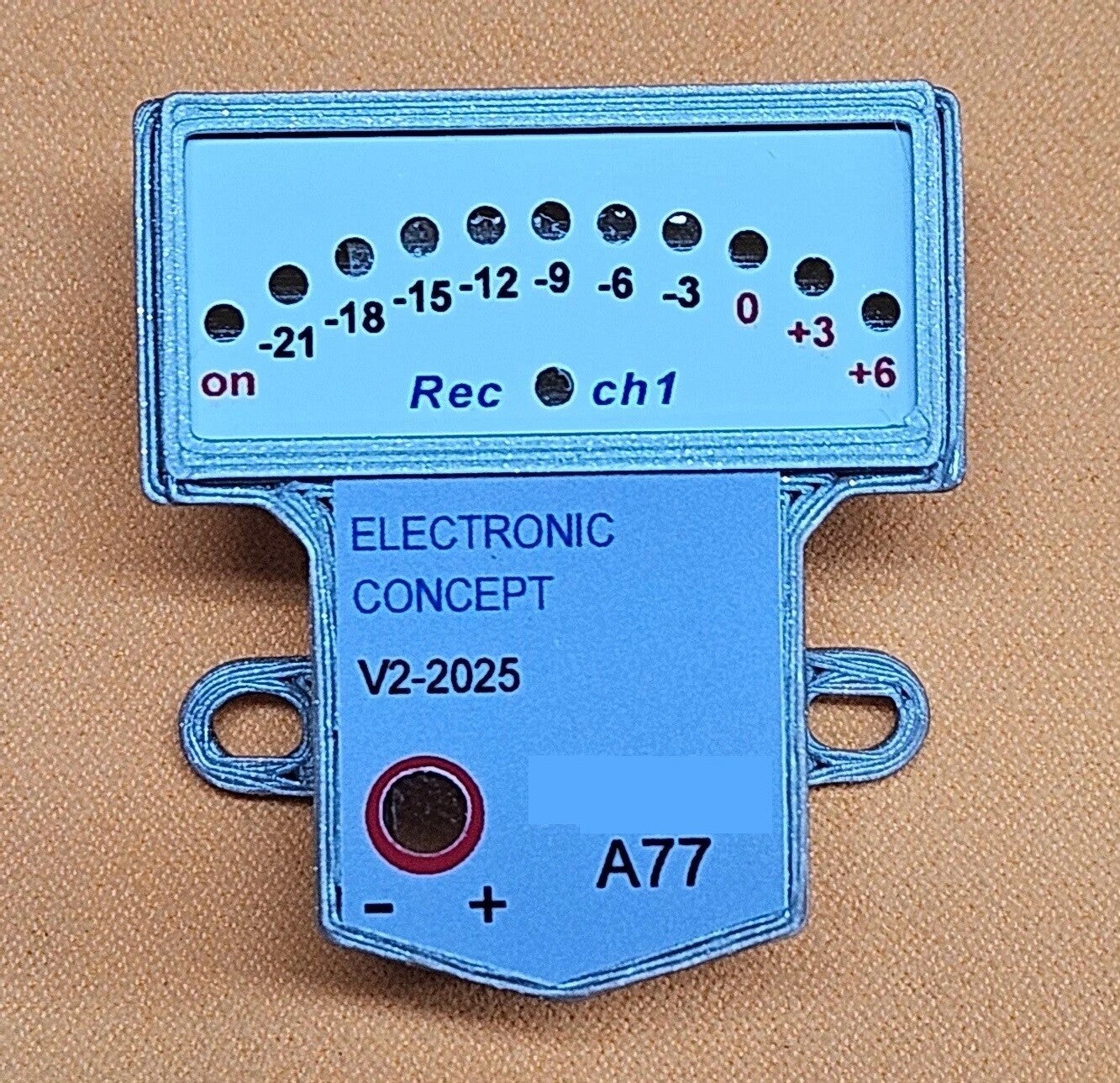

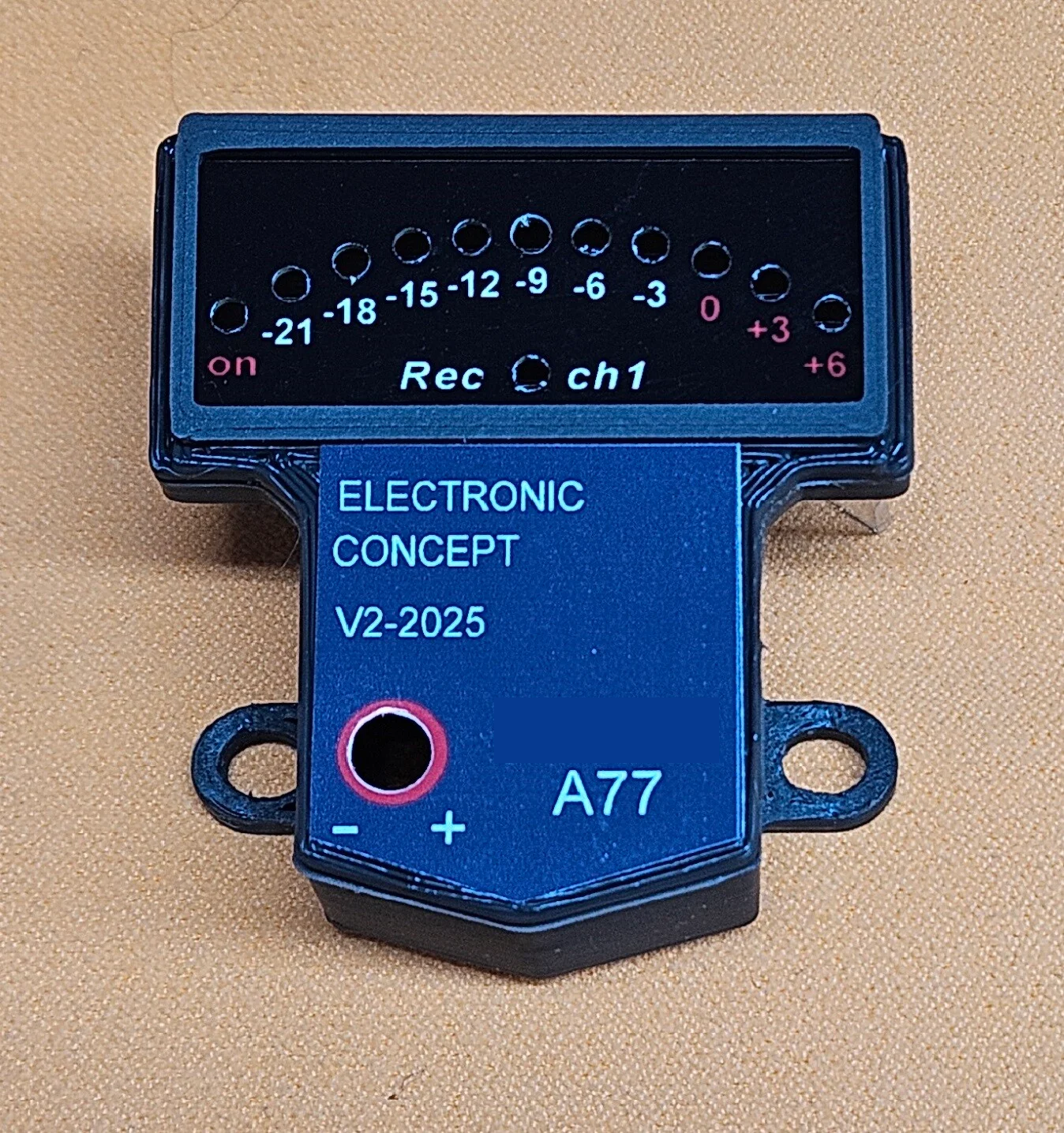

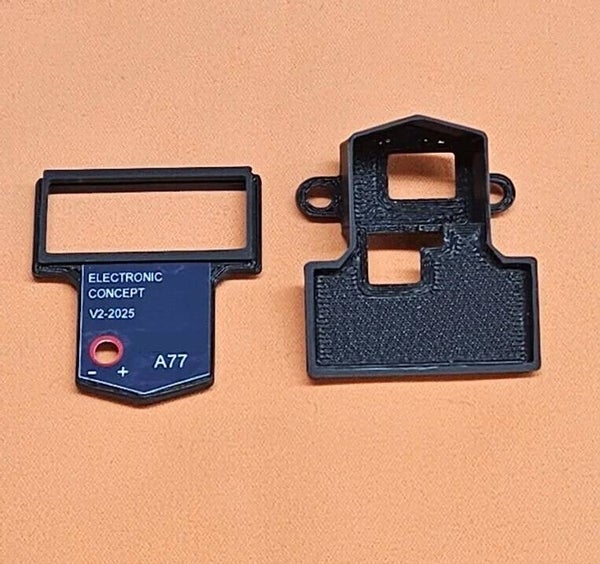

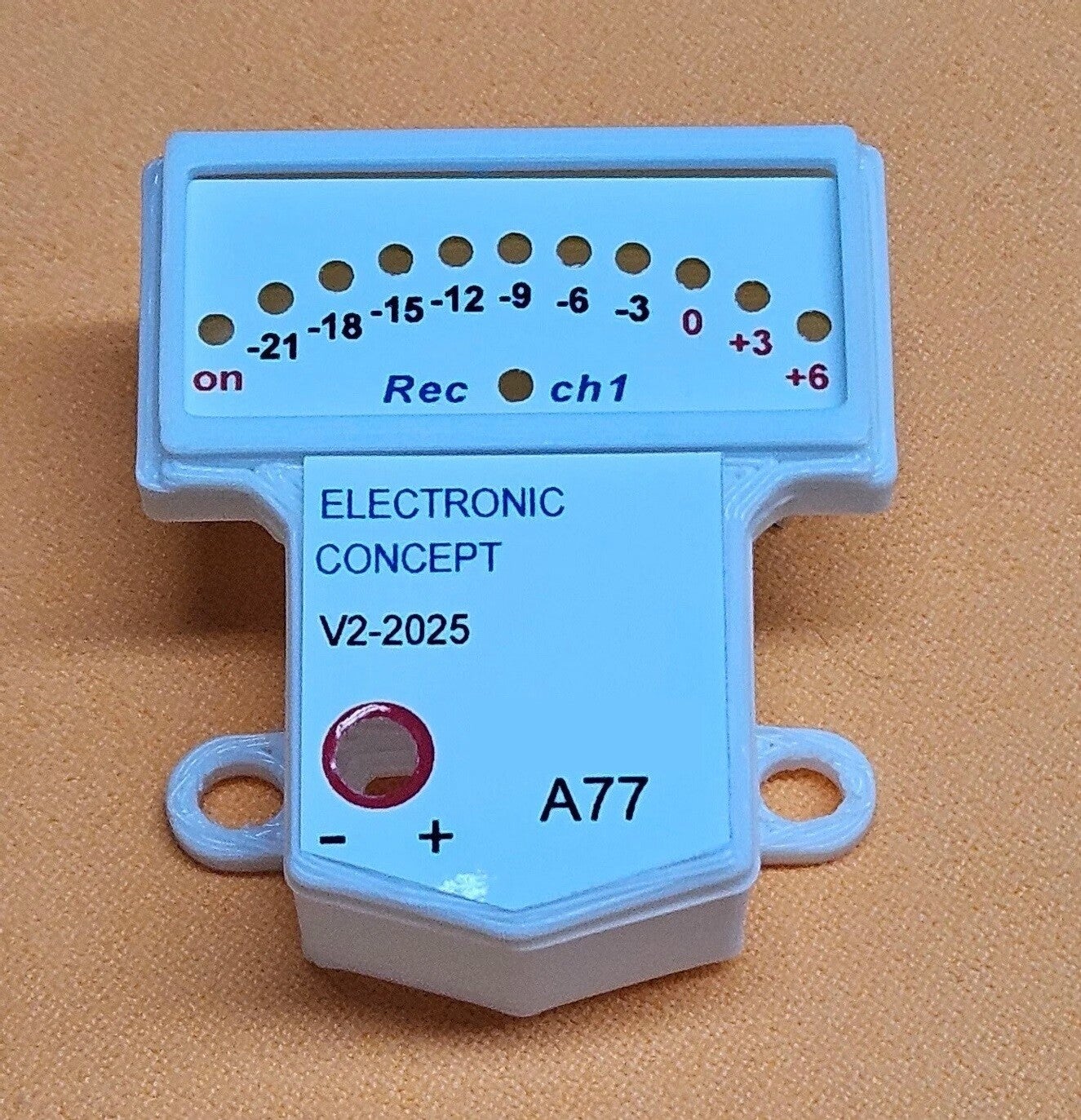

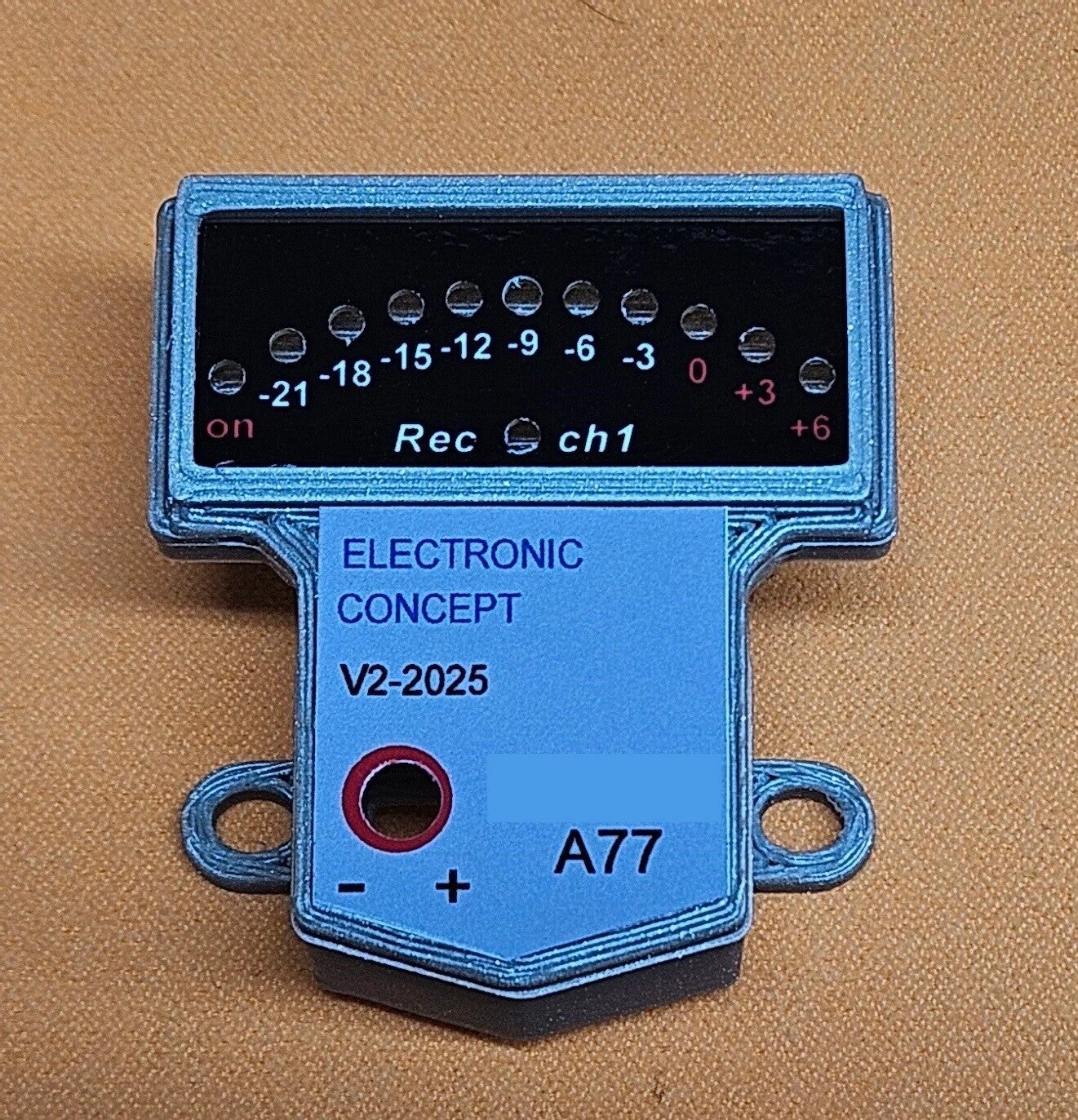

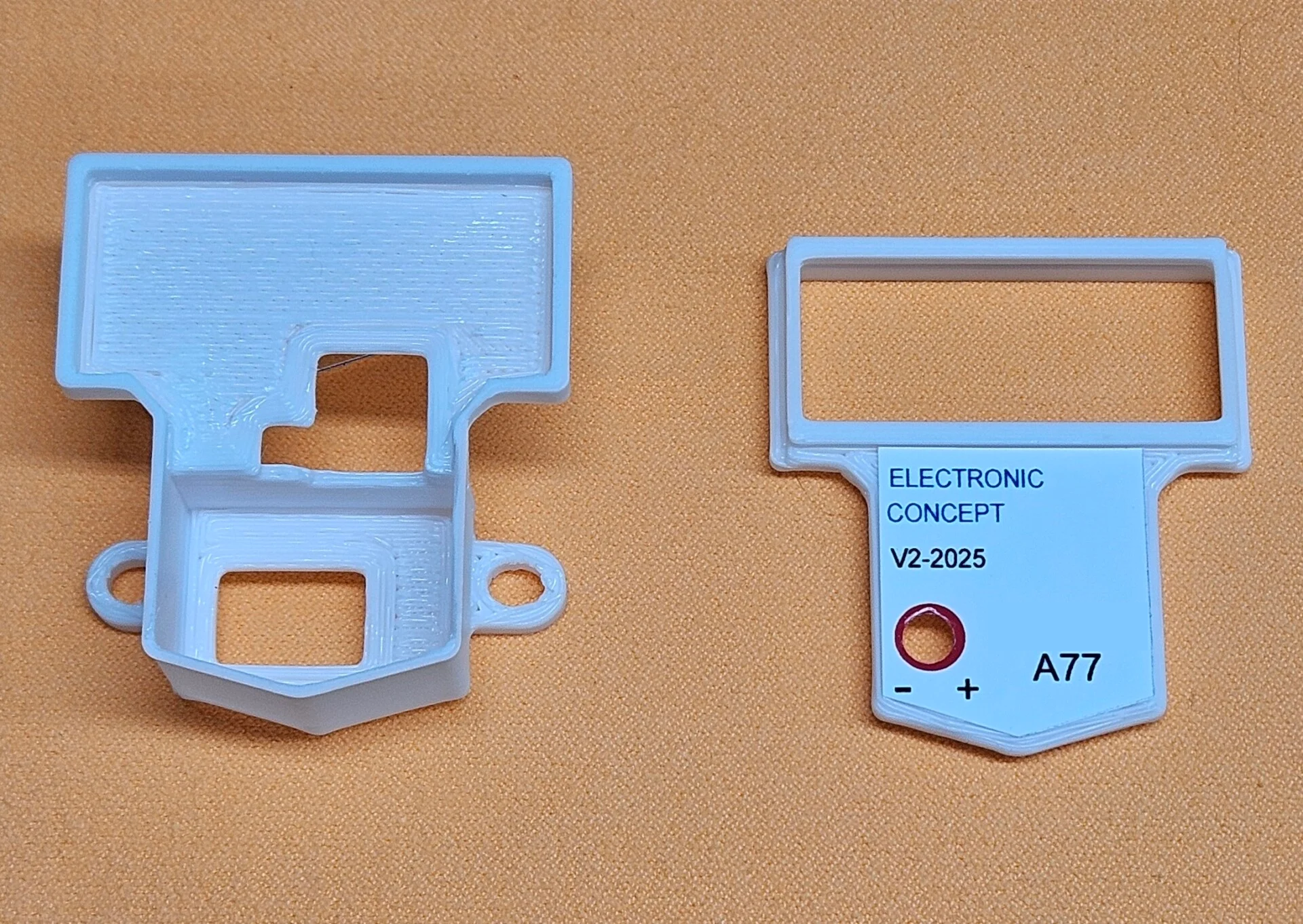

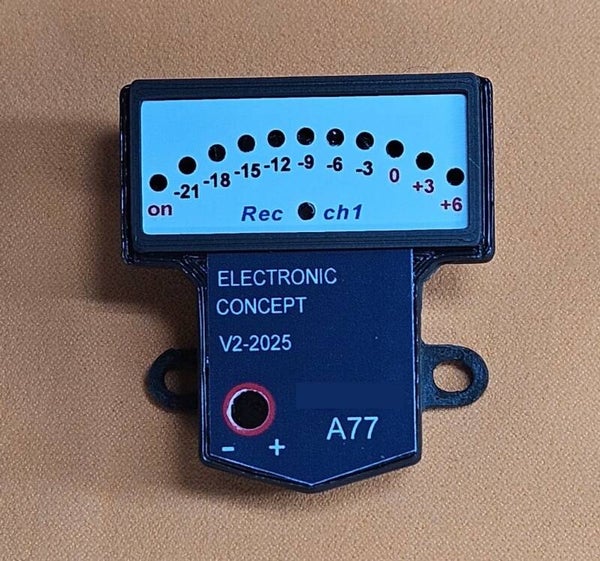

• Boîtier : noir anthracite, gris clair, blanc ou noir

• Cadran : gris clair, noir ou blanc

--------------------------------------------------------------------------

Aufbau des LED-VU-Meters

• 1 blaue LED für die Stromversorgung (Power ON)

• 7 grüne LEDs für Pegel von –21 bis –3 dB

• 1 orange LED für 0 dB

• 2 rote LEDs für Pegel von +3 bis +6 dB

• 1 rote LED zur Anzeige Record

Das Set wird mit den VU-Metern für Kanal 1 und Kanal 2 sowie mit einer speziellen Steuerelektronik geliefert, die ersetzt werden muss.
Die beiden originalen Record-Schalter müssen übernommen und auf die neue Platine umgelötet werden.

Die Platine bleibt dennoch kompatibel mit den originalen mechanischen Zeiger-VU-Metern.

Grundkenntnisse im Löten werden empfohlen, da der Austausch der Platine nicht sehr komfortabel ist: Die Kabel sind kurz.
Falls Sie nicht über das notwendige Werkzeug verfügen, können wir den Umbau für Sie durchführen oder empfehlen, einen qualifizierten Techniker zu beauftragen.

👉 Ihr Revox A77 erhält seine volle Funktionalität zurück und gewinnt dabei eine moderne Note, ohne seinen Vintage-Charakter zu verlieren.

Verfügbare Konfigurationen

• Gehäuse: Schwarz anthrazit, hellgrau, weiß oder schwarz

• Skala: hellgrau, schwarz oder weiß

-----------------------------------------------------------------------

LED VU Meter for Revox A77

The original VU meters of the Revox A77 have become increasingly difficult to find. When available second-hand, they are often in poor condition and very expensive.
For this reason, we have developed a modern LED VU meter that fits perfectly into the original mounting position without any mechanical modification to the unit.

LED VU Meter Configuration

• 1 blue LED for power indication (Power ON)

• 7 green LEDs for levels from –21 to –3 dB

• 1 orange LED for 0 dB

• 2 red LEDs for levels from +3 to +6 dB

• 1 red LED for Record indication

The kit is supplied with VU meters for channel 1 and channel 2, along with a dedicated controller board, which must be replaced.
The two original Record switches must be reused and resoldered onto the new board.

The controller board remains compatible with the original mechanical needle VU meters.

Basic soldering skills are recommended, as replacing the board is not particularly convenient due to the short wiring.
If you do not have the appropriate tools, we can perform the installation for you, or you may seek assistance from a qualified technician.

👉 Your Revox A77 regains full functionality while adding a modern touch, without losing its classic vintage appearance.

Available Configurations

• Housing: anthracite black, light grey, white, or black

• Scale: light grey, black, or white
